Netfilter / iptables

Netfilter / iptables

Netfilter est le firewall intégré au noyau Linux. Il s'utilise avec la commande iptables (ex ipchains).

Principe

Les tables

FILTER : contient les règles de filtrage
NAT : contient les règles de translation d'adresses
MANGLE
RAW

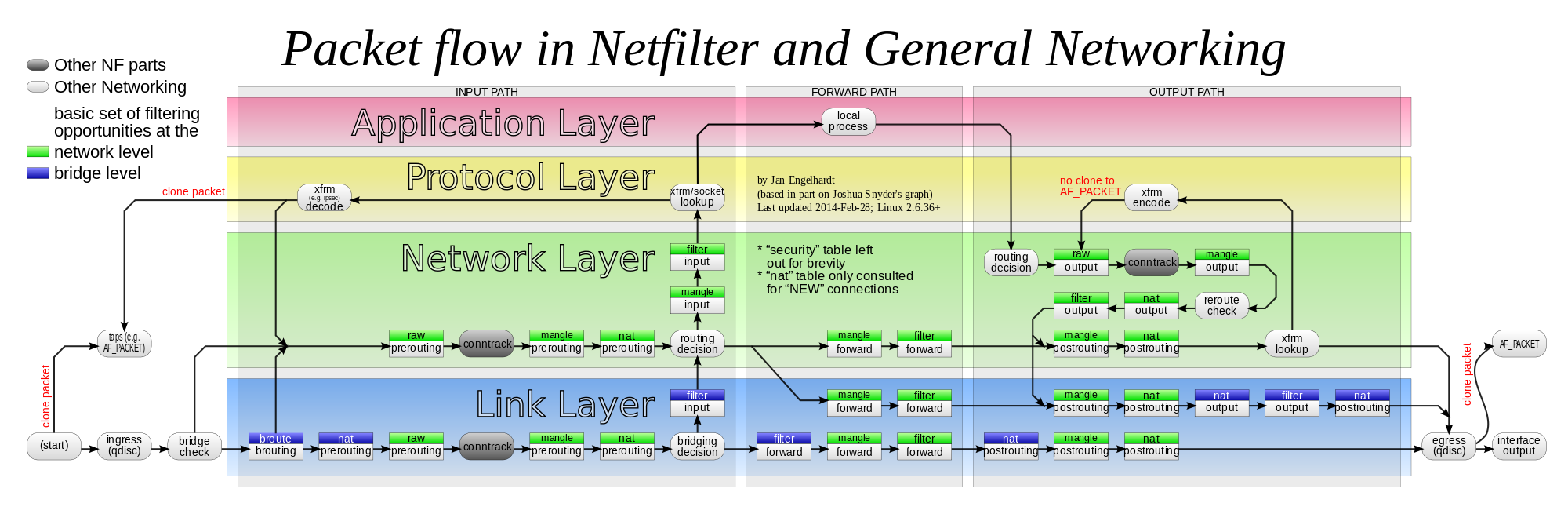

Les chaînes (points d'inspection)

INPUT : paquets à destination de la machine
OUTPUT : paquets envoyés par la machine
FORWARD : paquets routés vers d'autres machines
PREROUTING : paquets avant la décision de routage
POSTROUTING : paquets juste avant de sortir sur la carte réseau

Les options

Standarts

Option : 	Description :
-A 	Append (ajoute)
-D 	Delete (efface)
-I 	Insert (insère)
-R 	Replace (remplace)
-L 	List (liste)
-F 	Efface toutes les règles dans la ou les chaînes
-Z 	Remet les compteurs à zéro dans une ou plusieurs chaînes
-C 	Teste ce paquet sur une chaîne
-N 	Crée une chaîne définie par l'utilisateur
-X 	Efface une chaîne définie par l'utilisateur
-P 	Change le comportement d'une chaîne sur une cible
-E 	Change le nom d'une chaîne
-p 	Protocole (tcp, udp, ...)
-s 	Adresse/masque de source (ex: 192.168.0.0/24)
-d 	Adresse/masque de destination
-i 	Interface réseau d'entrée (nom ethernet)
-o 	Interface réseau de sortie (nom ethernet)
-j 	Jump - Saute (cible de règle)
-m 	Correspondance étendue (peut utiliser des extensions)
-n 	Sortie numérique de ports et d'adresses
-t 	Table à manipuler
-v 	Mode bavard
-x 	Vérifications étendues (affiche les valeurs exactes)
-f 	Prends uniquement en compte le second fragment ou ceux d'après
-V 	Version du paquet
--line-numbers 	Affiche les numéros de ligne

-j [ACCEPT | DROP | LOG | REJECT]

ACCEPT : laisse passer le paquet et sort
DROP : jette le paquet et sort
LOG : inscrit le paquet dans un fichier et continue
REJECT : jette le paquet en prévenant la machine source avec une paquet ICMP Port unreachable par défaut ; cela peut être modifié avec la directive –reject-with tcp-reset en TCP.

Il est conseillé de faire du DROP sur la patte publique et du REJECT coté LAN utilisateurs pour les prévenir du filtrage.

-t filter : option par défaut si aucune table n'est spécifiée.

Liées aux modules

--sport port source
--dport port destination
--icmp-type identifie un paquet ICMP (echo-reply echo-request)

Les extensions

Module  	Description  	Options étendues
mac 	Vérifie que l'extension correspond pour les paquets entrants sur une adresse mac. 	--mac-source
state 	Active l'inspection des états 	--state (les états sont ESTABLISHED,RELATED, INVALID, NEW)
limit 	Définit une limite sur le flux 	--limit, --limit-burst
owner 	Essaie de trouver des correspondances dans le créateur du paquet 	--uid-owner userid --gid-owner groupid --pid-owner processid --sid-owner sessionid
unclean 	Plusieurs tests de vérification aléatoires du bon état des paquets

Pour lister les extensions chargées : cat /proc/net/ip_tables_matches

cstate / conntrack

Remplace l'extension state
On peut voir l'état des connexions avec : cat /proc/net/ip_conntrack
il existe un outil en CLI qui permet de manipuler les tables de session : conntrack

# afficher les connexions SSH ouvertes
conntrack -L -p tcp --dport 22

# lister les événements de conntrack en temps réel
conntrack -E

# supprimer une session ouverte :
conntrack -D -s 82.134.19.16 -d 192.168.2.1 -p tcp --orig-port-src 22 --orig-port-dst 55098

multiport

Permet de spécifier une liste de ports non-contigüs et donc de limiter le nombre de ligne de conf.

# Ouverture des ports web/HTTPx
$IPTABLES -A INPUT -p tcp --match multiport --dports 80,443,8080,8443 -j ACCEPT
# ex2: ouverture des ports 80 et 8080 à 8099
$IPTABLES -A INPUT -p tcp -m multiport --dports 80,8080-8099 -j ACCEPT

Redirection (SNAT, MASQUERADE, DNAT)

Le *NAT est un mécanisme qui permet de modifier à la volée les adresses et/ou numéros de ports sur un routeur, qui conservera l'état des translations dans une table de sessions.

Pour les exemples qui suivent, voici un réseau privé (LAN) connecté à internet par une passerelle (ROUTEUR) :

( INTERNET )----(eth0     ROUTEUR    eth1)----( LAN )
                \_1.2.3.4    192.168.0.9_/    192.168.0.0/24
                                              \____serveur1 192.168.0.1 /24
                                              \____serveur2 192.168.0.2 /24
                                              \____PCs clients 192.168.0.*/24

SNAT : mis en place dans la chaine POSTROUTING, sert à masquer un réseau privé (c'est le cas de toutes les *box internet). Il remplace les IPs sources des paquets sortants.

Cela va être utile dans notre exemple pour permettre à tous les équipements d'aller sur internet en remplaçant leurs IPs sources locales (192.168.0.*) par l'IP publique (1.2.3.4) du routeur.

iptables -t NAT -A POSTROUTING -j SNAT --to-source 1.2.3.4

MASQUERADE : permet à iptables d'aller chercher seul l'IP de l'interface réseau spécifiée. C'est l'équivalent du SNAT sans avoir besoin de spécifier, en dur, l'IP translatée.

iptables -t NAT -A POSTROUTING -o eth0 -j MASQUERADE

DNAT : permet de modifier les IPs destinations, par exemple en partageant une IP publique pour différents services hébergés sur des serveurs adressés en IPs privées. Ça peut être utilisé aussi pour du partage de charge, en faisant du RR sur plusieurs serveurs qui hébergent le même service.

Exemple de DNAT avec répartition de charge sur nos 2 serveurs :

iptables -t nat -A PREROUTING -p tcp -dport 80 -j DNAT --to-dest 192.168.0.1 --to-dest 192.168.0.2

Exemple de redirection du trafic HTTP et HTTPS vers un serveur mandataire (port 3128) :

iptables -t nat -A PREROUTING -p tcp --dport 80  -j DNAT --to-dest proxyhost:3128
iptables -t nat -A PREROUTING -p tcp --dport 443 -j DNAT --to-dest proxyhost:3128

Exemples

Accepter les paquets tcp d'une session déjà ouverte ou liée à une session ouverte (à mettre en premier pour des raisons de performance)

iptables -I INPUT 1 -p tcp -m state --state ESTABLISHED,RELATED -j ACCEPT

Ouvrir les ports TCP 137 à 139 aux machine du LAN 192.168.0.0/24 (ajout de la règle en dernier)

iptables -A INPUT -t tcp -s 192.168.0.0/24 --dport 137:139

ouvrir les ports clients (>1024)

iptables -A INPUT -p tcp -sport 1024: -j ACCEPT

Ajoute en première position de la table INPUT :

iptables -I INPUT 1 -p tcp --dport 1165 -j ACCEPT

supprimer la règle précédente qui est en position #1 : 2 possibilités

iptables -D INPUT 1
iptables -D INPUT -p tcp --dport 1165

On accepte les paquets tcp à destination du port 1165

Lister les règles en place [dans la table INPUT uniquement] :

iptables -L [INPUT] -n

On peut utiliser l'option -v pour un mode plus verbeux (affiche les connexions actives).

effacer toutes les règles iptables

iptables -F
iptables -X

modifier la politique par défaut d'une chaine (seuls ACCEPT et DROP sont des politiques valides) ; par ex : passer INPUT à DROP

iptables -P INPUT -j DROP

Créer une chaine personnalisée : permet de limiter les matches et simplifier les règles

#création de la règle
iptables -N RH253
iptables -t RH253 -p tcp -dport 80
#"brachement" sur la table INPUT
iptables -A INPUT -s 192.168.0.0/24 -j RH253

les règles iptables sont chargées en mémoire, donc perdues lors d'un reboot ; pour sauvegarder les règles :

# sous Redhat
service iptables save
# sous d'autres systèmes (e.g. Debian)
iptables-save > /etc/iptables-dump
# NB : pour les recharger ensuite
iptables-restore < /etc/iptables-dump

Exemple de script

#!/bin/bash
#
# Script iptables - tyr
# Author: pt3u
# 30/10/2008 Complément de flux pour le DHCP
# 17/09/2008 Personnalisation pour application sur tyr
# 22/02/2008 Création d'apres http://doc.ubuntu-fr.org/iptables
#


#
# Variables
#
IPTABLES="/sbin/iptables"
INET_IFACE="eth0"
#INET_IFACE="eth1"
#INET_ADDR=$(ifconfig $INET_IFACE | grep "inet adr:" | awk '{print $2}' | sed -e "s/.*://")
#INET_BROADCAST=$(ifconfig $INET_IFACE | grep "Bcast:" | awk '{print $3}' | sed -e "s/.*://")
INET_BROADCAST="192.168.2.255"
INET_ADDR="192.168.2.28"
LAN="192.168.2.0/24"
ROUTER="192.168.2.254"
VPN="192.168.66.0/24"

start () {

echo "### DEBUT chargement Netfilter.."
echo "   avec les variables suivantes: INET_IFACE=$INET_IFACE \
    INET_ADDR=$INET_ADDR INET_BROADCAST=$INET_BROADCAST \
    LAN=$LAN ROUTER=$ROUTER VPN=$VPN"


#
# Parametrage du noyau
#

echo " Parametrage du noyau.."
# désactivation du forwarding (routage)
echo "0" > /proc/sys/net/ipv4/ip_forward

# protection anti-spoofing du kernel
echo "1" > /proc/sys/net/ipv4/conf/all/rp_filter

# refuse les ping
#echo "1" > /proc/sys/net/ipv4/icmp_echo_ignore_all

# refuse les ICMP broadcastés
echo "1" > /proc/sys/net/ipv4/icmp_echo_ignore_broadcasts

# protection contre les messages d'erreur buggués
echo "1" > /proc/sys/net/ipv4/icmp_ignore_bogus_error_responses

# rejet des redirections ICMP
echo "0" > /proc/sys/net/ipv4/conf/all/accept_redirects
echo "0" > /proc/sys/net/ipv4/conf/all/send_redirects
echo "0" > /proc/sys/net/ipv4/conf/all/secure_redirects

# protection contre les synflood (n'enregistre pas les connexions tant qu'il ne recoit pas d'ACK)
echo "1" > /proc/sys/net/ipv4/tcp_syncookies
# nombre max de SYN_WAIT
echo "1024" > /proc/sys/net/ipv4/tcp_max_syn_backlog

# regles permettant de limiter les DoS (defaut: 60,7200,1,1)
echo "10" > /proc/sys/net/ipv4/tcp_fin_timeout
echo "1800" > /proc/sys/net/ipv4/tcp_keepalive_time
echo "0" > /proc/sys/net/ipv4/tcp_window_scaling
echo "0" > /proc/sys/net/ipv4/tcp_sack

# rejet des paquets source-routés
echo "0" > /proc/sys/net/ipv4/conf/all/accept_source_route

# logger les paquets spoofes (@ source falsifiees ou non routables)
echo "1" > /proc/sys/net/ipv4/conf/all/log_martians

# modification de la durée max des connexions (12h au lieu de 5j)
#echo 43200 > /proc/sys/net/ipv4/netfilter/ip_conntrack_tcp_timeout_established

# gestion des IPs dynamiques
#echo "1" > /proc/sys/net/ipv4/ip_dynaddr

#
# iptables
#

# on flush la table filter (-t filter par défaut)
echo " Reinitialisation des tables.."
$IPTABLES -F
$IPTABLES -X

#
# Creation des chaines
#
echo " Creation des chaines.."
$IPTABLES -N bad_tcp_packets
$IPTABLES -N udp_packets
$IPTABLES -N icmp_packets
$IPTABLES -N tcp_packets


#
# Remplissage des chaines
#

echo " Remplissage des chaines.."
# bad_tcp_packets (cf iptables how-to et arno's iptables firewall)
#$IPTABLES -A bad_tcp_packets --tcp-flags SYN,ACK SYN,ACK \
#          -m state --state NEW -j REJECT --reject-with tcp-reset
#  $IPTABLES -A bad_tcp_packets ! --syn -m state --state NEW \
#            -j LOG --log-level DEBUG --log-prefix "New not syn:"
$IPTABLES -A bad_tcp_packets -p tcp ! --syn -m state --state NEW -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-flags ALL FIN,URG,PSH -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-flags \
          ALL SYN,RST,ACK,FIN,URG -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-flags ALL ALL -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-flags ALL FIN -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-flags SYN,RST SYN,RST -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-flags SYN,FIN SYN,FIN -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-flags ALL NONE -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-option 64 -j DROP
$IPTABLES -A bad_tcp_packets -p tcp --tcp-option 128 -j DROP

#In Microsoft Networks you will be swamped by broadcasts. These lines
#will prevent them from showing up in the logs.
#
#$IPTABLES -A udp_packets -i $INET_IFACE -p tcp -d $INET_BROADCAST \
#                                       --destination-port 135:139 -j DROP
#$IPTABLES -A udp_packets -i $INET_IFACE -p tcp -d $INET_ADDR \
#                                       --destination-port 135:139 -j DROP
$IPTABLES -A udp_packets -p udp --sport 53 -j ACCEPT
$IPTABLES -A udp_packets -p udp --dport 53 -j ACCEPT
$IPTABLES -A udp_packets -p udp -s 0.0.0.0 --dport 67 -j ACCEPT
$IPTABLES -A udp_packets -p udp -s $LAN --dport 67 -j ACCEPT
$IPTABLES -A udp_packets -p udp --dport 123 -j ACCEPT
$IPTABLES -A udp_packets -p udp -s $LAN --dport 137:139 -j ACCEPT
#20090929 acces openVPN
$IPTABLES -A udp_packets -p udp -s $VPN --dport 137:139 -j ACCEPT
$IPTABLES -A udp_packets -p udp --sport 161 -j ACCEPT
$IPTABLES -A udp_packets -p udp -s $LAN --dport 161 -j ACCEPT
$IPTABLES -A udp_packets -p udp -s $ROUTER --dport 514 -j ACCEPT

$IPTABLES -A tcp_packets -p tcp -m state --state ESTABLISHED,RELATED -j ACCEPT
$IPTABLES -A tcp_packets -p tcp --dport 21 -j ACCEPT
#1 2009-02-06 redirection de port anyWAN:10000 -> tyr:22 sur odin
#1 $IPTABLES -A tcp_packets -p tcp -s $LAN --dport 22 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp --dport 22 -j ACCEPT
# $IPTABLES -A tcp_packets -p tcp --dport 25 -j ACCEPT
#$IPTABLES -A tcp_packets -p tcp --dport 53 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp --dport 80 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp -s $LAN --dport 137:139 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp --dport 443 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp -s $LAN --dport 445 -j ACCEPT
#20090929 acces openVPN
$IPTABLES -A tcp_packets -p tcp -s $VPN --dport 445 -j ACCEPT
#20101018 test acces swat
#$IPTABLES -A tcp_packets -p tcp -s $LAN --dport 901 -j ACCEPT
#2011.11.16 temp pour MAJ en oneiric
$IPTABLES -A tcp_packets -p tcp --dport 1022 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp --dport 2121 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp -s $LAN --dport 3129 -j ACCEPT
#2010-12-19 axx munin depuis tyr
#2011-03-05 extension a tout le LAN
$IPTABLES -A tcp_packets -p tcp -s $LAN --dport 4949 -j ACCEPT
#20110220 iperf
$IPTABLES -A tcp_packets -p tcp -s $LAN --dport 5001 -j ACCEPT
#1 2009-02-06 redirection de port anyWAN:10000 -> tyr:22 sur odin
#1 $IPTABLES -A tcp_packets -p tcp --dport 10000 -j ACCEPT
$IPTABLES -A tcp_packets -p tcp --dport 50000:50049 -j ACCEPT

# on laisse passer tous les ICMP type 11 (delais depasse) pour pouvoir faire du mtr
#
$IPTABLES -A icmp_packets -p icmp -s 0/0 --icmp-type time-exceeded -j ACCEPT

$IPTABLES -A icmp_packets -p icmp -s 0/0 --icmp-type echo-request \
                -m limit --limit 5/second --limit-burst 10 -j ACCEPT
$IPTABLES -A icmp_packets -p icmp -s 0/0 --icmp-type echo-reply -j ACCEPT
$IPTABLES -A icmp_packets -p icmp -s 0/0 --icmp-type destination-unreachable -j ACCEPT

#
# Chargement des politiques
#

# politiques par defaut (--policy)
echo " Chargement des politiques par defaut.."
$IPTABLES -P INPUT DROP
$IPTABLES -P OUTPUT ACCEPT
$IPTABLES -P FORWARD DROP

echo " Exceptions.."
# réglages permissifs pour la machine d'admin, au cas ou...
#$IPTABLES -A INPUT -s 192.168.2.23 -j ACCEPT

# table INPUT (--append ou --insert <position>)
echo " Table INPUT.."
$IPTABLES -A INPUT -i lo -j ACCEPT

$IPTABLES -A INPUT -p tcp -j bad_tcp_packets
$IPTABLES -A INPUT -p icmp -j icmp_packets
$IPTABLES -A INPUT -p tcp -j tcp_packets
$IPTABLES -A INPUT -p udp -j udp_packets

# Enregistrement des paquets qui n'ont pas encore été traités
# remplacemt du log level de WARINING a 4 (la syntaxe a changer..)
$IPTABLES -A INPUT -m limit --limit 3/minute --limit-burst 3 -j LOG \
                                        --log-level 4 --log-prefix "iptables DROP: "

# table OUTPUT
echo " Table OUTPUT.."
$IPTABLES -A OUTPUT -p tcp -j bad_tcp_packets

# table FORWARD
echo " Table FORWARD.."


echo "### FIN chargement Netfilter"
}

stop () {

   echo "0" > /proc/sys/net/ipv4/ip_forward

   $IPTABLES -F
   $IPTABLES -X
   $IPTABLES -t filter -P INPUT ACCEPT
   $IPTABLES -t filter -P OUTPUT ACCEPT
   $IPTABLES -t filter -P FORWARD ACCEPT

   $IPTABLES -t nat -F
   $IPTABLES -t nat -X
   $IPTABLES -t nat -P PREROUTING ACCEPT
   $IPTABLES -t nat -P POSTROUTING ACCEPT
   $IPTABLES -t nat -P OUTPUT ACCEPT

   $IPTABLES -t mangle -F
   $IPTABLES -t mangle -X
   $IPTABLES -t mangle -P PREROUTING ACCEPT
   $IPTABLES -t mangle -P INPUT ACCEPT
   $IPTABLES -t mangle -P FORWARD ACCEPT
   $IPTABLES -t mangle -P OUTPUT ACCEPT
   $IPTABLES -t mangle -P POSTROUTING ACCEPT

   echo "### Firewall Désactivé"
}

case "$1" in
   start)
      start
   ;;
   stop)
      stop
   ;;
   restart)
      stop
      sleep 1
      start
   ;;
   *)
      echo "Usage : $0 start|stop|restart"
   ;;
esac

exit 0
# end

Divers

Classer les logs iptables dans un seul fichier

Pour centraliser les logs iptables dans un seul et unique fichier de configuration il faut procéder en plusieurs étapes :

dans le script iptables, logger les DROP (ici tout le TCP) avec un préfix reconnaissable, grâce à la directive :

iptables -A INPUT -p tcp -j LOG --log-prefix "iptables DROP: "

récupérer ces logs avec rsyslog, les mettre dans le fichier /var/log/iptable_all.log et ne plus les traiter ensuite pour qu'ils n'aille pas créer des doublons dans d'autres fichiers de log. Créer un fichier /etc/rsyslog.d/49-iptables.conf :

:msg,contains,"iptables DROP: "         -/var/log/iptables/ymir2.log
# ne fonctionne pas avec :
#:msg,startswith,"iptables DROP: "       -/var/log/iptables/ymir2.log
# car les msg commencent par "kernel: ..."
& ~   # arrêter de traiter les messages qui ont matché la dernière ligne

Sources :

source (entre autres)
wiki rsyslog

Rotation des logs

Pour archiver les logs d'iptables régulèrement, créer le fichier /etc/logrotate.d/iptables :

/var/log/iptables.log {
# tourner tous les jours
daily
missingok
notifempty
# compresser les archives
compress
# ne pas archiver l'archive la plus récente
delaycompress
# suffixer par la date
dateext
create 0600 root root
# redémarrer le syslog pour qu'il écrire dans le nouveau fichier après la rotation
postrotate
    #/etc/rc.d/init.d/rsyslog restart ; sleep 5
    # ou
    /usr/lib/rsyslog/rsyslog-rotate
endscript
}

Table of Contents
