Un titre un chouïa abusif car en fait cette page traitera de mon projet de NAS home-made basse consommation. Son but : fusionner un serveur perso basse consommation avec un NAS, afin d'avoir un potentiel évolutif, tout en remplissant le besoin de stockage partagé et en maitrisant la consommation énergétique de la bête.

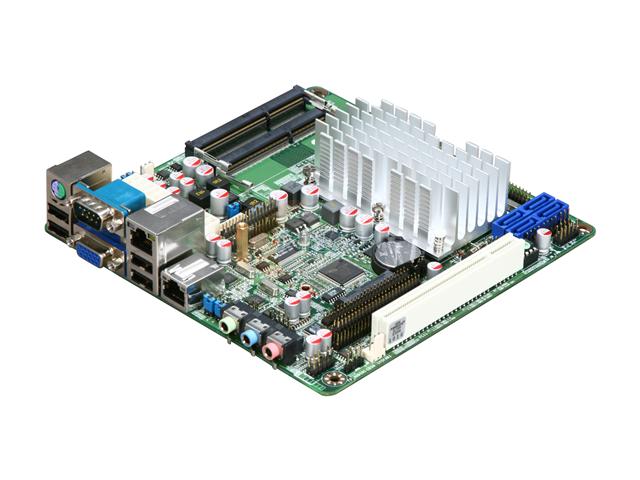

Référencée sur mini-itx comme JNC9C-550-LF, cette carte mère affiche les caractéristiques suivantes :

Les principales caractéristiques qui m'intéressent sont :

• CPU basse consommation (atom N550 = dual-core 1.5GHz + Hyper-Threading)
• accessoirement, le radiateur de la CPU et du northbridge est fanless = moins de bruit (ce n'est pas déterminant dans mon cas car le serveur ne sera pas situé dans une pièce “sensible”, qui aurait besoin de silence)
• 2 interfaces réseau gigabit : la perspective d'en faire un routeur basique ou d'utiliser la 2nde interface pour du mirroring de port est intéressante
• 4 ports SATA “onboard”
• possibilité d'upgrade avec une carte fille (module) en option. Dans mon cas j'ai commandé le module ajoutant 4 ports SATA supplémentaires, permettant de mettre en place un vrai NAS avec 4 HDDs + un disque système de type SSD 2.5“.

D'autre modules existent, par exemple celui ci-dessous qui ajoute 3 ports gigabits supplémentaires pour faire de la carte un routeur. Ça a de la gueule, non ? :)

Cette carte, comme ne l'indique pas son manuel, dispose de la fonction Wake-on-LAN. Cette dernière permet d'allumer la machine à distance (par le réseau) depuis une machine qui doit lui envoyer un magic packet sur son adresse MAC.

Pour activer le Wake-on-LAN il faut aller dans le BIOS (donc démarrer la carte et appuyer sur la touche <suppr>) puis aller dans le menu “Power Management Setup”, et désactiver le paramètre “ERP Function”. Non, ça ne se devine pas, mais ça aura pour effet d'activer le WoL ! Activer au besoin le “Wake-Up by PCI Card”, si on utilise une carte réseau PCI.

Arrêter le PC et constater que maintenant le port réseau sur le commutateur reste allumé même quand le PC est éteint.

Ensuite, à l'aide d'un logiciel comme etherwake sous Linux ou c501wakeonlan sous Windows vous saisissez l'adresse mac de l'interface réseau de la carte.

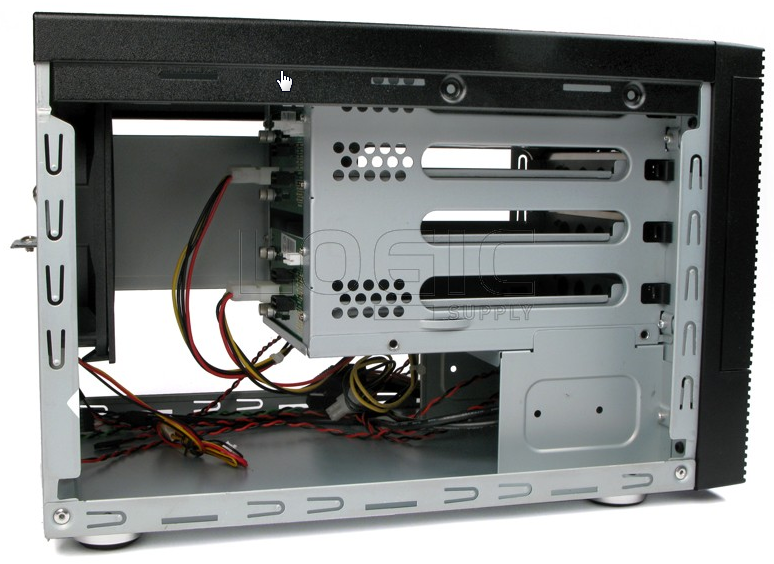

J'ai choisi le boitier CFI-A7879 pour loger cette carte, qui est un boitier mini-ITX compact, bien aéré, disposant de 4 racks SATA hotplug (démontables à chaud - et sans ouverture du boitier cela va sans dire) et d'un emplacement 2,5” interne pour mon disque système.

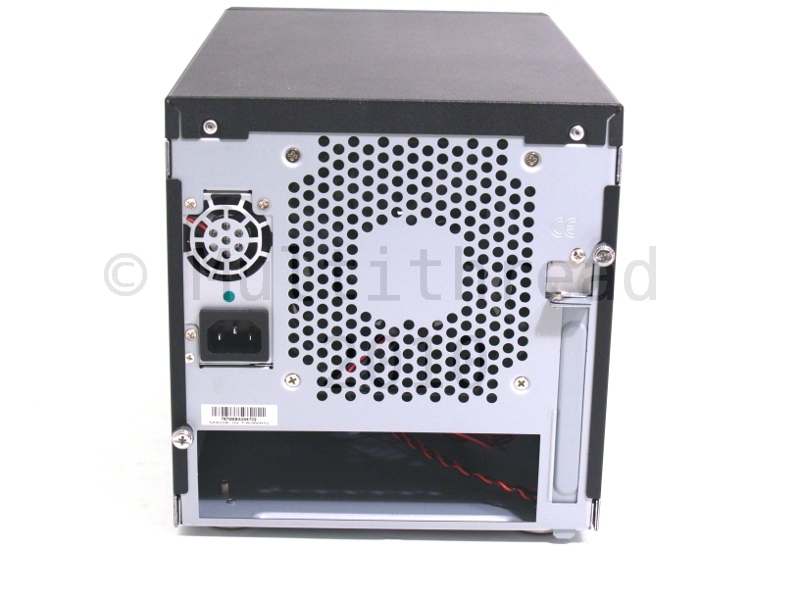

Il dispose d'une alimentation 200W (malheureusement au format FlexATX, donc munie d'un ventilateur 40x40mm - pas trop bruyant au début mais qui devrait le devenir avec le temps et la poussière) et d'un bracket arrière pour l'utilisation future éventuelle d'une carte PCI.

Pour l'instant je me suis procuré 2 disques Samsung EcoGreen F4 (donc 5400 rpm, pas des foudres de guerre) de 2 To chacun. Ce modèle dispose de 3 plateau (au lieu de 4), ce qui augmente la densité et baisse la consommation du disque par rapport au modèle récédent, le F3.

Mon disque système sera un OCZ Vertex 60 Go (récupéré de mon poste de travail).

<note>MAJ : maintenant le NAS définitif tourne avec le disque système 2.5 + un raid 5 software (mdadm sous Ubuntu 11.10) de 3 x 2 To =⇒ 4 To utiles. J'utilise les 4 ports intégrés à la carte mère (ce qui me suffit), mais j'avoue regretter l'achat du module 4 ports SATA qui ne fonctionne pas sous ma distribution (Linux/Ubuntu).</note>

Cette carte dispose de 2 slots so-DIMM (mémoires pour portables) de DDR3 qui sont plantées en biais ce qui améliore le flux d'air dans la boitier. Malheureusement c'est de la mémoire simple canal, limitée à 2GB au total pour les slots. Inutile donc d'en prendre 2 : j'ai pris directement une barrette Crucial de 2 Go DDR3 1333 (= PC3-10600) CL9 (pas (trop) cher, mon fils).

Sur mon réseau gigabit j'atteins une vitesse de transfert de 60 Mo/s sur mes partages Samba (CIFS), ce qui charge la bestiole à presque 100% de CPU (sur une seul cœur = il en reste 3 logiques pour le reste).

Lors du check automatique de mdadm, j'atteins 26/30 Mo/s :

cat /proc/mdstat
Personalities : [linear] [multipath] [raid0] [raid1] [raid6] [raid5] [raid4] [raid10]
md0 : active raid5 sdb1[0] sdd1[2] sdc1[1]
      3907023872 blocks level 5, 64k chunk, algorithm 2 [3/3] [UUU]
      [===============>.....]  check = 78.6% (1537323748/1953511936) finish=257.7min speed=26912K/sec
